UHS-550系列超精密立式加工中心
应用
性能
主要规格
加工案例

_MG_3242 - 副本_副本.jpg

应用：

● 光学镜头组件模具及光学成像模具

● 精密五金零件

● 汽车车灯模具及新能源汽车部件

● 精密医疗器械零件及模具

● 精密塑胶模具

● IT及汽车电器各类精密连接器插件模具

● LED照明及液晶显示背光模组模具

● 半导体芯片引线键合用耗材

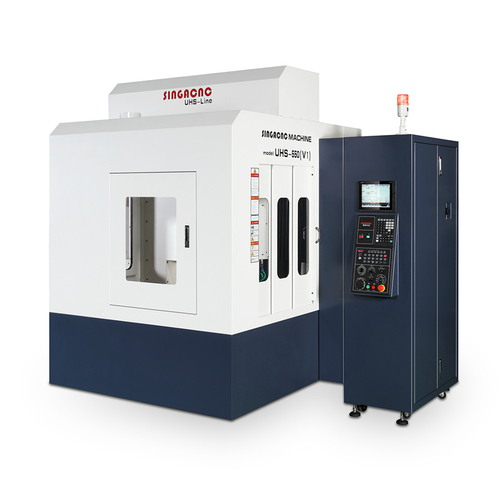

万嘉UHS-550系列超精密立式加工中心

实现0.01μm进给，0.1μm切削，达到纳米级表面效果


● 采用空气静压主轴+线性马达+最小设定单位0.01μm

● 机床重复定位精度达到0.6μm

● 可加工直径0.01mm微细孔

● 可实现尺寸公差±1μm的加工

● 实现Ra0.01μm产品表面精度加工

● 采用空气静压主轴高速加工，可缩短加工时间

● 机床精度高，可大幅延长刀具寿命

● 缩短抛光工序时间或达到无需抛光效果





主要规格

单位

UHS-550(V1)

UHS-550(V2)

行程

X/Y/Z轴行程

mm

500x500x250

500x500x250

工作台

工作台尺寸

mm

600x500

600x500

最大承重

kg

260

260

进给速度

X/Y轴

mm/min

15000

15000

Z轴

mm/min

12000

12000

主轴

(HSK-E32/HSK-E25)

主轴转速

rpm

500-60000

500-40000

(可选配50000)

主轴功率

kw

2.5

3.5 (2.5)

刀柄锥度



HSK-E25

HSK-E32(HSK-E25)

自动换刀系统



20

20

NC系统



Mitsubishi M800

Mitsubishi M800

机床本体尺寸


mm

2340x2080x2260

2340x2080x2260

机床重量


kg

4900

4900

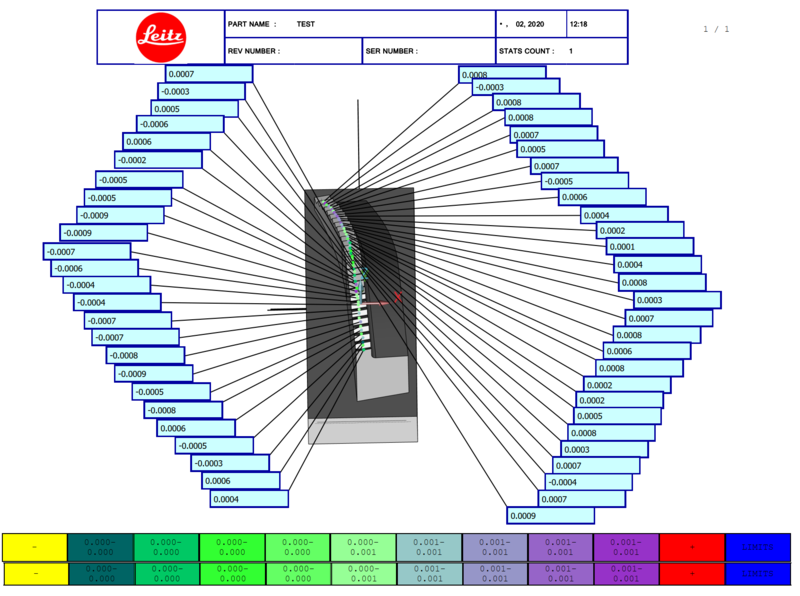

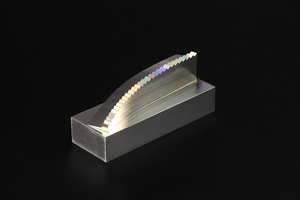

——　车灯导光条模具加工　——



工件材料：STAVAX

硬度：HRC52°

主轴加工转速：58000rpm

加工刀具：CBN-R0.15球刀（齿形部位加工）

加工表面粗糙度：Ra0.025um

加工时间：14小时（齿形部位加工）

工件尺寸：100x35mm

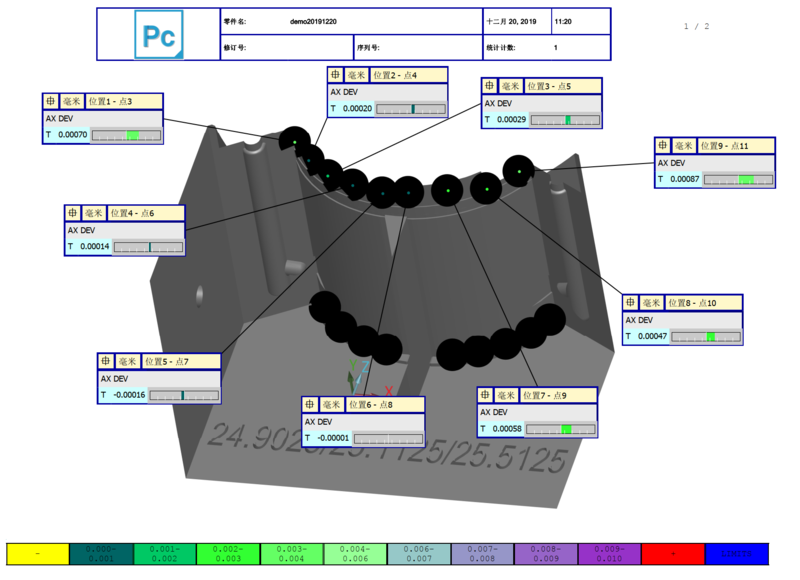

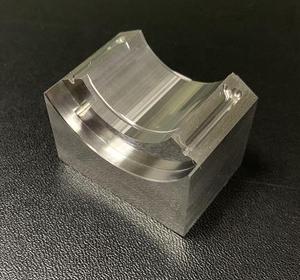

——　光学镜头支架模具加工　——



工件材料：STAVAX

硬度：HRC52°

主轴加工转速：28000rpm

加工刀具：NS-R075 -CBN

加工表面粗糙度：Ra0.1um

加工时间：3小时

工件尺寸：34x24mm
